Надежный разъединитель качающегося типа для сетей среднего напряжения 10 кВ.
Современное решение для включения и отключения обесточенных участков сети и их заземления с помощью
встроенных заземляющих ножей. Конструкция ориентирована на надежность, удобство монтажа и длительную
эксплуатацию.
Разъединитель РЛК Тесла — аппарат качающегося типа для сетей среднего напряжения. Предназначен для
включения и отключения обесточенных участков, а также для заземления отключенных участков встроенными
заземляющими ножами. Конструкция сбалансирована и оптимизирована для практической эксплуатации.
Назначение и применение
РЛК Тесла используется на объектах энергетики в сетях 10 кВ, где важны технологичность, безопасность и
стабильная работа оборудования в условиях реальной промышленной эксплуатации.
Принцип действия
Три положения контактов
Качающийся тип — верхний контактный элемент поворачивается в горизонтальной плоскости, обеспечивая три рабочих состояния.
Интерактивная 3D-модель
Покрутите разъединитель в руках
Реальная модель РЛК Тесла. Покрутите её мышкой или пальцем, приблизьте колесом или щипком, или выберите ракурс одной кнопкой.
Загрузка 3D-модели…
⌖ перетащите для вращения
Преимущества
Почему РЛК Тесла
Шесть вещей, которые отличают аппарат от типовых решений — от отсутствия регулировки до самоподстраивающихся контактов.
Не требует настройки
Установка и ввод в работу не требуют сложной регулировки — монтируется и работает.
Без обслуживания весь срок службы
Конструкция ориентирована на минимизацию эксплуатационных затрат на всём ресурсе.
Жёсткие медные шины
Вместо гибких связей — жёсткие шины. Повышает надёжность и стабильность контура.
Самоподстраивающиеся контакты
Фрезерованные из нагартованной меди, обеспечивают минимальное переходное сопротивление.
Защита от коррозии
Горячий цинк на металлических элементах, олово-висмут на медных — защита в любой среде.
Компактный безопасный привод
Удобное решение для эксплуатации — без громоздких механизмов и лишних узлов.
Эксплуатационные расходы
Меньше потерь — ниже эксплуатационные расходы
Потери электроэнергии на разъединителе зависят от тока нагрузки и суммарного сопротивления контактных
соединений. Чем выше контактное сопротивление, тем больше энергии теряется в виде тепла, а значит,
тем выше эксплуатационные расходы.
В процессе эксплуатации контактное сопротивление обычных разъединителей может увеличиваться из-за
загрязнения, окисления, износа контактных поверхностей и ухудшения состояния соединений. Поэтому
важны не только номинальные характеристики изделия, но и стабильность контактной системы на протяжении
срока службы.
Формула потерьP = I2 · Rобщмощность потерь зависит от квадрата тока и общего сопротивления контура
Потери зависят от сопротивления
Чем ниже суммарное сопротивление контактного контура, тем меньше мощность потерь при одинаковом токе нагрузки.
Контакты стареют в эксплуатации
При ухудшении состояния контактных соединений сопротивление растёт, а вместе с ним увеличиваются годовые потери электроэнергии.
Обслуживание влияет на экономику
Зачистка и обновление смазки снижают деградацию контактов, но требуют регулярного технического обслуживания.
Важна экономика всего срока службы
Для оборудования среднего напряжения важна не только цена покупки, но и совокупные расходы за весь срок эксплуатации.
Расчётный пример
РЛНД-10/630 при 200 А и круглогодичной работе
Новый аппарат~ 215,5 кВт·ч/год≈ 1 293 ₽/год при тарифе 6 ₽/кВт·ч
При росте сопротивления~ 539 кВт·ч/год≈ 3 234 ₽/год при том же тарифе
При росте контактного сопротивления в процессе эксплуатации годовые потери и стоимость
электроэнергии могут заметно увеличиться даже без изменения режима нагрузки.
Расчётные потери в зависимости от тока нагрузки
Ориентировочная оценка для РЛНД-10/630
Ток нагрузки
Новый разъединитель
4-й год эксплуатации
Средняя стоимость за год
300 А
485 кВт·ч
1 212 кВт·ч
5 091 ₽
400 А
858 кВт·ч
2 155 кВт·ч
9 040 ₽
500 А
1 347 кВт·ч
3 367 кВт·ч
14 142 ₽
600 А
1 939 кВт·ч
4 849 кВт·ч
20 368 ₽
Расчёты приведены как ориентировочная оценка. Фактические потери зависят от режима нагрузки,
состояния контактных соединений, условий эксплуатации, тарифа на электроэнергию и регламента
обслуживания.
Даже небольшое увеличение контактного сопротивления приводит к заметному росту потерь при рабочих
токах. Поэтому при выборе разъединителя важно учитывать не только начальную стоимость оборудования,
но и его влияние на эксплуатационные расходы: потери электроэнергии, обслуживание, стабильность
контактов и долговечность конструкции.
Исполнения
РЛК 1А или 1Б
Два варианта компоновки под конструкцию опоры и условия конкретного объекта.

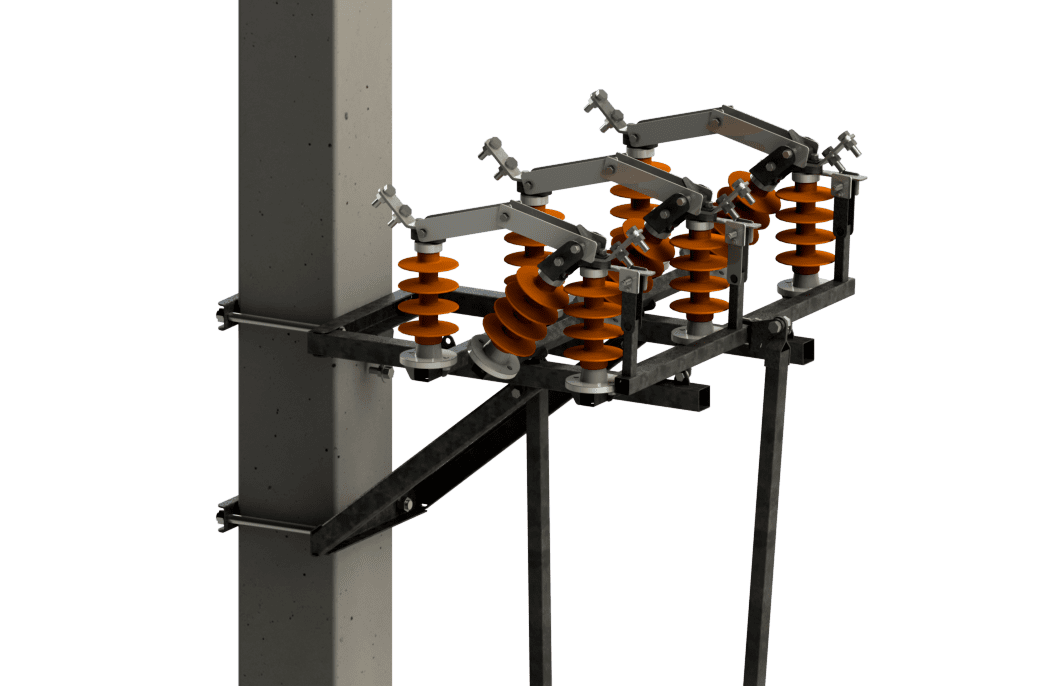

РЛК 1А
Заземляющие ножи расположены со стороны опоры — компактное решение для ограниченного пространства.
РЛК 1Б
Заземляющие ножи удалены от опоры — удобнее для обслуживания и контроля положения.
Помощник выбора
Какое исполнение подойдёт для вашего объекта
Ответьте на два вопроса — подскажем направление. Это не заменит расчёт проектировщика, но сэкономит время на первом звонке.
01 Есть ли ограничения по пространству возле опоры?
Поставка ориентирована на удобство заказчика: продукт комплектуется максимально полно, чтобы сократить дополнительные закупки и упростить ввод в эксплуатацию.
Материалы
Качество на каждом узле
Тщательно подобранные материалы и комплектующие, рассчитанные на промышленную эксплуатацию.
Полимерные изоляторыУстойчивость к внешним факторам и стабильные изоляционные свойства.
Горячекатаная стальПрочность конструкции и надежная работа в полевых условиях.
Антикоррозионное покрытие стальных деталейГорячий и термодиффузионный цинк. Повышенный срок службы.
Покрытие медных элементовОлово-висмут. Стабильная токопроводимость и защита контактов.
Качественные метизы и профессиональная сборкаКонтроль точности и повторяемости параметров.
Технические характеристики
Параметры
Номинальное напряжение
10 кВ
Номинальный ток
400 А / 630 А
Ток термической стойкости
10 кА / 12,5 кА
Ток электродинамической стойкости
25 кА / 31,5 кА
Сопротивление постоянному току проводящего контура
100 × 10⁻⁶ Ом
Допустимая толщина ледяной корки
до 20 мм
Класс механической износостойкости
М2
Механическая износостойкость
10 000 циклов ВО
Испытательное напряжение полного грозового импульса
75 кВ / 85 кВ
Испытательное напряжение промышленной частоты
42 кВ / 48 кВ
Масса
около 30 кг
Изоляторы
полимерные
Покрытие стальных частей
термодиффузионный и горячий цинк
Покрытие медных частей
олово-висмут
Соответствие стандартам
ГОСТ Р 52726, ГОСТ 1516.3, СТО 56947007-29.130.10.077-2011
Документация
Скачать руководство
Руководство по эксплуатации и монтажу РЛК Тесла (PDF)
Документ содержит сведения о назначении, технических параметрах, конструкции, комплектности, монтаже, эксплуатации и обслуживании изделия.
Разъединители выпускаются на собственном производстве. Основные технологические операции выполняются внутри предприятия — это позволяет контролировать качество на всех этапах.
лазерная резка
гибка и механическая обработка
роботизированная сварка
штамповочные и пробивочные операции
шлифовка
гальваническая обработка
Испытания и эксплуатация
Аттестовано и работает
Разъединитель РЛК Тесла прошел аттестационные испытания, аттестован в Россетях и соответствует действующим нормативным требованиям. Эксплуатируется в структурах Россетей и независимых энергокомпаниях по России.
Аттестовано в Россетях
Соответствие ГОСТ
Эксплуатация на объектах энергетики
✓
Аттестовано в Россетях
ГОСТ
Соответствует стандартам
RU
Эксплуатация по РФ
Частые вопросы
Что обычно спрашивают
Какой срок поставки?
Со склада отгружаем в день оплаты для Москвы, Московской, Калужской, Тульской и Рязанской областей. По другим регионам — уточняйте у менеджера, производство собственное и приоритет срочных заказов возможен.
Что входит в комплект поставки?

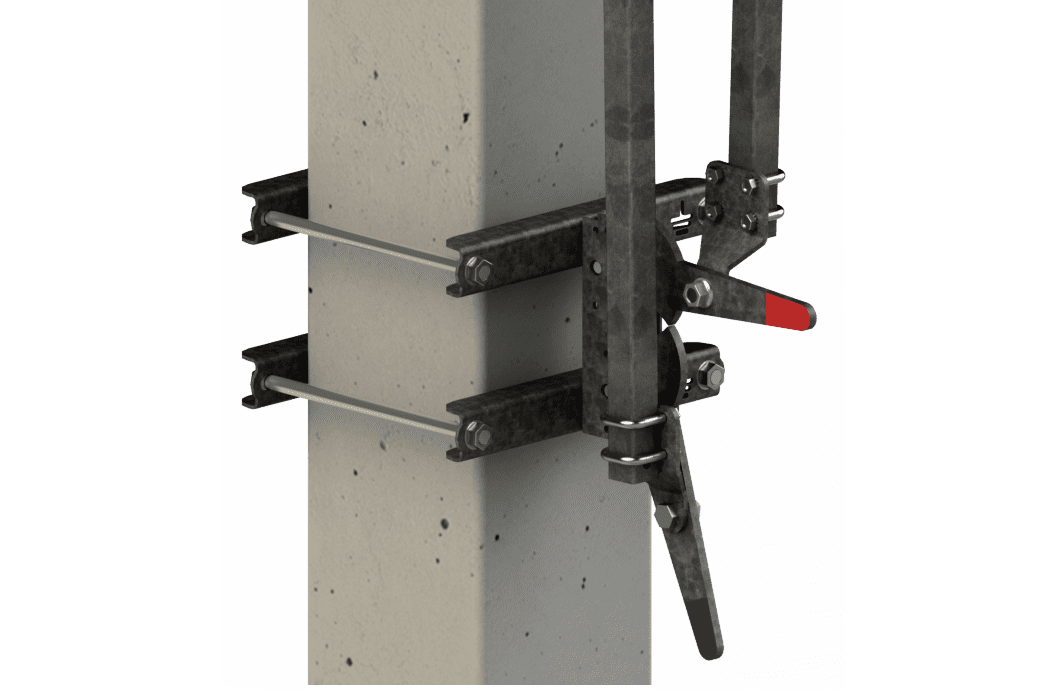

Разъединитель РЛК, монтажная рама, промежуточная тяга и две разборные тяги, привод, ответные и соединительные элементы, метизы, паспорт, инструкция по эксплуатации и монтажу. Ничего докупать не нужно.
Нужна ли регулировка при установке?
Нет. Конструкция рассчитана на то, что аппарат устанавливается и сразу работает — без настройки контактной группы, без подгонки. Это одна из ключевых особенностей.
Чем отличаются исполнения 1А и 1Б?
Расположением заземляющих ножей. В 1А ножи со стороны опоры — компактнее. В 1Б ножи удалены от опоры — удобнее визуально контролировать положение. Выше на странице есть конфигуратор-подсказка.
Есть ли аттестация Россетей?
Да. Аттестационные испытания пройдены в АО «Россети Научно-Технический Центр». Соответствие ГОСТ Р 52726-2007 и ГОСТ 1516.3-96. Аппарат установлен на объектах ПАО «Россети», ПАО «Россети Московский регион» и независимых энергокомпаний.
Какой срок службы и что с обслуживанием?
Класс механической износостойкости М2 — 10 000 циклов ВО. Конструкция ориентирована на работу без обслуживания в течение всего срока службы: жёсткие медные шины вместо гибких связей, самоподстраивающиеся контакты, антикоррозионные покрытия.
Подберите исполнение под ваш объект
Оставьте заявку — уточним характеристики, комплектацию и сроки. Ответим в рабочий день.
